| 是否进口：否 | 产地：北京 | 加工定制：是 |
| 品牌：中地远大 | 型号：ZD18 | 订货号：ZD19016001-ZD19016100 |
| 货号：ZD19016001-ZD19016100 | 类型：勘察仪器 | 外形尺寸：430×360×190（mm)mm |
| 重量：10Kg | 产品用途：适用对抗震设计提供参数：划分场地土类型和场地类别，判别地基土液化等 | 规格：ZD18 |
| 是否跨境货源：否 |
产品信息

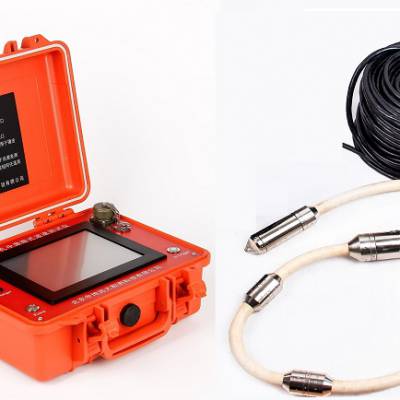

名称：综合式波速测试仪
型号：ZD18
品牌：中地远大
Functional characteristics
u 适用于孔中激振方式即孔中激发，孔中接收，无需地面敲击振源，实现孔中波速测试精准性；
u 适用于扣板方式即利用重锤敲击地面振板，从而使振动波沿地层向下传播，实现波速测试；
u 适用于低频震动传感器测试地脉动***周期、振幅、速度及加速度等参数。
ZD18孔中激振式波速测试仪是利用放置到钻孔中的检波器接收到震源传来的S波信号到达初至时间，来确定钻孔所在处地层波速的一种方法。
在钻孔中以井液作为耦合剂，用电磁震激振源垂直于井壁作用一瞬时冲击力，就在井壁地层中产生两种类型质点振动，一种是质点振动方向垂直于井壁，沿井壁方向传播，称为S波（剪切波，横波）；另一种是质点振动方向与传播方向相同称为P波（压缩波，纵波）。
检波器接收S波的振动信号并转换成电信号，然后传输到计算机，计算机对信号进行数据处理后采用两道互相关分析方法，自动计算S波在两道检波器间传播的时间差，从而计算出两道间的S波传播速度。
Technical parameters
波速测试仪（主机） | |
显示屏 | 8寸高清高亮度彩色屏、彩色波形 |
操作系统 | WinCE 6.0 |
操作方式 | 触摸屏 |
通道数 | 1至3道可选 |
采样间隔 | 0.001ms～1000ms |
采样点数 | 512～16384 |
各道时间一致性 | ≤1个采样间隔 |
各道振幅一致性 | <3% |
频率范围 | 1～150Hz |
前放增益 | 20～60dB |
触发预值 | 0-*** |
放大倍数 | 10-600 |
触发通道 | 1、2、3、外触发（4个通道可选） |
A/D转换精度 | 16位 |
输入阻抗 | 大于100kΩ |
信噪比 | 96db |
输入范围 | ≤正负5V |
触发方式 | 脉冲、通断 |
延时 | 0～10000ms可选 |
储存容量 | 16G硬盘 |
通讯口 | 支持U盘、鼠标、键盘 |
工作温度 | -10℃～+42℃；湿度：<90% |
储存温度 | -20℃～＋60℃ |
电源 | 内置锂电池；DC 48V, ≥3A，充电电压220V±5% |
体积 | 323×275×135（mm) |
重量 | 3.8Kg |
波速测试仪（主机）-人工智能 | |
电池显示 | 支持采集过程中***比电量显示（例如：30%） |
激振操作方式 | 支持屏显触摸键、内触发键单击测试，并且单击触发，无需等待二次触发采集 |
波速数据自保存 | 支持仪器突然关机、断电数据自动保存功能 |
波速探测器（自激振式探头） | |
检波器 | 自然频率60Hz |
灵敏度 | 30V/m/s |
电磁式激振源 | DC 48V，电流≤3A |
三分量检波器（扣板式探头） | |
固有频率 | 28Hz |
灵敏度 | 30V/m/s |
分析软件 | |
电脑兼容性 | 支持win7/8/9/10 |
输出报告格式 | 支持直接生产Word、Excel、TXT、BMP四种格式 |
波形图导出方式 | 支持单通道波形图、双通道波形图导出方式 |
数据波形曲线 | 支持数据、波速、HV曲线同一屏显示功能 |
工程信息 | 支持工程名称、钻孔编号、钻孔高程、测试人员等自由删除添加功能 |
成果图信息 | 支持地层划分、地层描述、地层图例、高程、原始曲线、HV曲线、柱状图等自定义功能，可根据实际情况自由选择 |
打印设置 | 支持选择A4、A3、A2页面尺寸 |
输出设置 | 支持原始数据、数据汇总、工程信息、时间、泊松比、HV曲线自由设置功能 |
波形设置 | 支持每一道波速时间单击显示时间、正反向设置 |
地脉动传感器（选配） | |
频带 | 0.5～100Hz |
灵敏度 | 1v/mm/s |
仪器分类 优缺点 | 波速测试仪对比 | ||
仪器型号 | ZD11扣板式 | ZD16孔中激振式 | ZD18综合式 |
测试方法 | 地面敲击测试波速（人工敲击） | 孔中自动测试波速（自动） | A.孔中自动测试波速 B.地面敲击测试波速 |
测试步骤 | A.放置振板、触发器 B.重锤敲击振板 C.采集波形数据 D.分析处理 | A.直接采集波形数据 B.分析处理 | 前两种方式任选 |
测孔深度 | 孔越深精准性越差 (适合用1-30米) | 无影响（可测百米） （适合用1-200米） | 前两种方式任选 |
测试精度 | 震源与检波器距离远，影响测试精度 | 震源与检波器距离1m范围，测试精度高 | 前两种方式任选 |
测试波速 | S波（剪切波，横波）P波（压缩波，纵波） | S波（剪切波，横波） | 前两种方式任选 |
测试场地 | 陆地（场地平整，可以压荷载400KG） | 江河海、滩涂地、陆地（任何场地） | 前两种方式任选 |
外界干扰 | 1-10干扰小 | 0-10m干扰大 | |
地脉动测试 | 测试地脉动***周期、振幅、速度等 | ||
